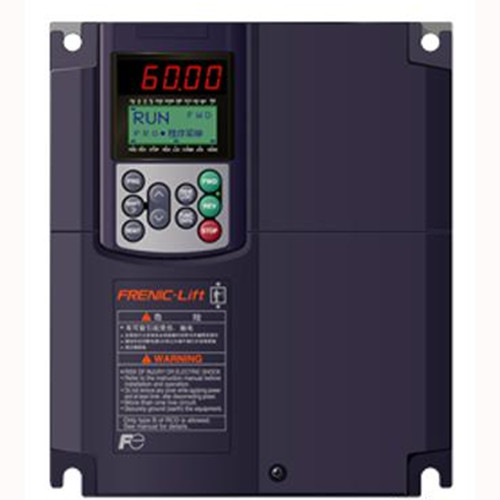

FRN22LM1S-4C
FRENIC-LIFT 電梯專用富士變頻器
于以往產品相比，具有大幅度降低了轉矩脈動等多種特長， 必定能與客戶的系統相配合，以發揮更加卓越的功能和特性。
電源與機型
輸出頻率范圍
1 FRN5.5LM1S-4C 10KVA 13.5A 5.5KW 3相AC380V/50Hz/60Hz 7700
13 TP-G1-CLS 操作面板 1050
特點
主要內容
輸入電壓 等級
容量
輸入交流電壓
三相400V
5.5kW~30kW
380V~480V 50/60Hz
電壓 ：+10% ~ -15%
頻率：+5%～－5%
電壓不平衡率：2%以內（IEC61800-3(5.2.3)為標準）
三相400V：5.5~30kW
規格概要
項目
規格
系列名稱
FRN□□□L1MS-□□
額定過載電流
額定輸出電流的200％-10s
額定頻率
50，60Hz
制動時間
30S
制動使用率(%ED)
50
加速、減速時間
0.01~99.99s可變
頻率設定信號
DC0~+-10V(DC0~+-5V) 端子12，V2二路
DC4~20mA 端子 C1一路
功能
強制停止，S曲線范圍，多步速度指令同時設定，數字輸入輸出邏輯取反， 啟動時軟起動，速度調節器前饋補償，振動抑制觀察器，數字模擬轉矩偏置，密碼功能，無爬行運行，蓄電池運行，磁極位置自學習
保護功能
過電流，短路保護，接地保護，過壓保護，輸入缺相保護，輸出缺相保護， 電子熱繼電器，PTC熱敏電阻，過載保護，過速度保護，EN電路異常， PG編碼器斷線，瞬間停電保護
符合安全規格
EN50178:1997
保護結構
(IEC60529)
IP20封閉型 5.5~22kW
冷卻方式
風扇冷卻（5.5~22kW 3相400V）
2 FRN7.5LM1S-4C 14 KVA 18.5A 7.5KW 3相AC380V/50Hz/60Hz 8000
3 FRN11LM1S-4C 18 KVA 24.5A 11KW 3相AC380V/50Hz/60Hz 10500
4 FRN15LM1S-4C 24 KVA 32.0A 15KW 3相AC380V/50Hz/60Hz 12080
5 FRN18.5 LM1S-4C 29 KVA 39.0A 18.5KW 3相AC380V/50Hz/60Hz 16730
6 FRN22LM1S-4C 34 KVA 45.0A 22KW 3相AC380V/50Hz/60Hz 19570
7 FRN30LM1S-4C 30KW 3相AC380V/50Hz/60Hz 25975
8 FRN37LM1S-4C 37KW 3相AC380V/50Hz/60Hz 40643
9 FRN45LM1S-4C 45KW 3相AC380V/50Hz/60Hz 48850
10 OPC-LM1-PP 同步電機用PP卡 1180
11 OPC-LM1-PR 同步電機用PR卡 1740
12 OPC-LM1-PS 同步電機用PS卡 1620
